緯育 2026-0421

DHCP 與網路位址分配演進、機制與實作要點。

本講於2026-04-21重點講解網路位址分配的演進與 DHCP（Dynamic Host Configuration Protocol，動態主機設定協定）的概念、機制與實作。以「雲端像即食料理包」的比喻引入課程定位：本課程著重自行建置服務與技術堆疊，DHCP是第一個自建案例。

內容涵蓋無 DHCP 時代的手動設定困境、RARP（1984）與 BOOTP 到 DHCP（1993）的歷史演進與差異、ARP/RARP 的廣播特性（不可跨路由）、BOOTP 透過 IP 層支援跨網段與無碟/遠端安裝、DHCP 的動態分配與租約時間、四步驟封包流程、Options 擴充與常見參數、伺服器與客戶端服務要點、集中管理效益與故障排查。

實作部分示範以 pfSense/EF-Sense 與 ISC DHCP Server 部署、切換與驗證，包含子網與位址池設定、DNS/Router/Broadcast、租約時間、靜態保留（固定租約）配置、服務監聽與日誌檢查，以及高流量無線環境選擇動態分配避免位址池用盡的實務策略。

課程定位與雲端比喻

• 課程為「歷史基礎課」，以料理比喻將多種 IT 資源組合成可用服務。強調從使用現成伺服器轉向自行建置與管理，首個自建服務為 DHCP，透過手動建置、管理與實際使用深化對資源分配與規劃的理解。
• 雲端像「即食料理包」：選功能即可上線；本課程場景改為「自己煮」，需自行選擇與配置技術堆疊與服務。

無 DHCP 時代的網路設定與管理困境

• 早期需手動設定 IP、遮罩、DNS 與網段，初次開機常無網路可用。錯誤或重複設定可能導致衝突（如 Gateway 與 Client IP 相同互斥）。
• 管理者需逐台設定，用紙本或表格維護對應關係；架構調整需先更新表格再逐台變更，期間易發生 IP 混亂，維護成本高且耗時。

IP 分配技術演進：RARP → BOOTP → DHCP

• RARP（1984）：以廣播自身 MAC 問 IP，與 ARP 同層廣播，無 IP 層，不可跨路由，需每網段一台 RARP 伺服器，跨網段可能出現重複 IP 風險。
• BOOTP：以 IP 層可跨路由集中服務多網段；除 IP 分配外提供開機檔位置，支援無碟與遠端安裝（Windows 環境可搭 PXE/WDS 等）。限制在於分配為預先配置的靜態映射，缺乏動態租用。
• DHCP（1993）：以「租約時間」實作動態分配，租期屆滿未續租即回收再分配。與 BOOTP「頭部一致」，於尾部新增 Options（約數百項）承載租約、遮罩、路由、DNS 等設定，迅速成為 BOOTP 的替代方案並大幅降低手動維護與衝突風險。

DHCP 安裝、埠位與集中管理

• Options 機制提供大量可視化可調參數（子網遮罩、路由、DNS、租約時間等）。
• 埠位：DHCP Server 監聽 UDP 67，Client 使用 UDP 68，可用「6768」記憶。
• 部署 DHCP 後，用戶端開機自動取得 IP，管理者得以集中規劃位址池、保留 Server 固定位址、快速調整網段與策略，隔日用戶重開機即套用。

用戶端服務與常見操作

• 各作業系統需啟用 DHCP 客戶端服務；故障排查先檢查是否啟用、伺服器是否回應。
• Windows 實務：可執行釋放與重新取得 IP；重啟或停用再啟用服務以驗證 DHCP 工作狀態。常與 PXE/TFTP 搭配進行無人值守系統部署。

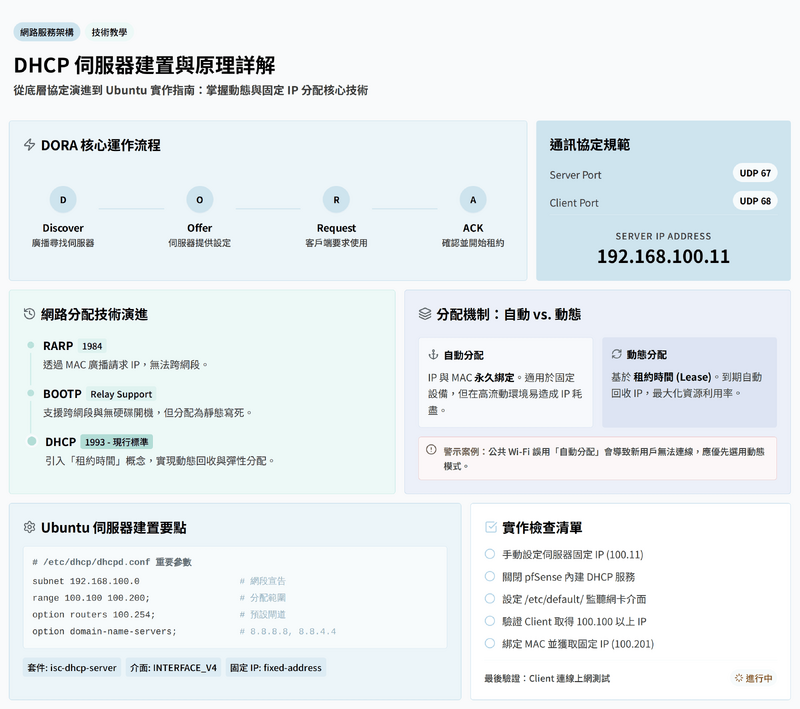

DHCP 封包流程與運作原理

• Discover：用戶端廣播尋找伺服器。
• Offer：伺服器回應提供候選配置（常見為單播回覆）。
• Request：用戶端明確請求採用的配置。
• Ack：伺服器確認租用，登記租期並下發參數；到期未續約則釋出。
• Release：用戶端可主動釋出，重新走流程；是否拿回同一 IP 依伺服器策略與池狀態。

分配機制：自動分配 vs 動態分配

• 辨識：介面若顯示租用時間即為動態分配；無租用時間則傾向自動分配。
• 自動分配（Automatic）：首次分配後永久保留給該設備（含預先 MAC→IP 綁定），伺服器負擔較小，但在來去頻繁的無線網路易導致地址池耗盡。
• 動態分配（Dynamic）：具租約與回收機制，伺服器可透過 ICMP/ARP 探測判定未使用後釋出，適合高流量公共/企業無線網路以避免 IP 用盡。

pfSense/EF-Sense 與 ISC DHCP Server 部署與切換

• 分離 DHCP 服務以降低單點故障：從整合設備（pfSense/DeepSense 類）抽離至自建主機 ISC DHCP Server。
• 主機準備：clone 主機、更名與固定 IP（示例 192.168.100.11/24，Router 192.168.100.254，Broadcast 192.168.100.255），確認介面名稱（如 ENX33）。
• ISC DHCP Server 安裝與介面指定：於 /etc/default/isc-dhcp-server 指定 IPv4 發放介面；主態檔 /etc/dhcp/dhcpd.conf 設定子網、Range（如 192.168.100.100–192.168.100.200）、DNS（如 8.8.8.8、8.4.4.4）、Router 與 Broadcast，設定租約時間，注意每行分號。
• 服務管理與驗證：service/systemctl 重啟，檢視 journal 日誌與 ss -uanp 確認 0.0.0.0:67/UDP 監聽；關閉原設備 DHCP，讓用戶端重新取得租約驗證新服務。
• pfSense/EF-Sense 操作：Services → DHCP Server 介面頁停用/啟用、Save/Apply；讓 Client 重新取得租約並測通外網，觀察位址落在動態範圍。

靜態保留（固定租約）與設備辨識

• 在 dhcpd.conf 以 host 段綁定 MAC/Client ID 到 fixed-address（示例 192.168.1.201），重啟服務並於用戶端重新取得租約確認生效。
• 清單化管理公司設備，在檔案中維護各設備識別與對應位址，廣播通知同仁重開機或次日套用更新。
• 品牌辨識資料檔：下載約 7–8MB 的對應檔放置於 /usr/local，以便在 DHCP 租約清單介面轉譯顯示設備品牌。

管理者效益與故障排查

• 集中管理可快速全網變更、清楚記錄租用狀態與位址池使用率，搭配探測機制與正確分配策略解決「有人能連、有的人不能連」的問題。
• 排查面向：確認分配機制（自動 vs 動態）、租約時間、位址池使用率、日誌錯誤、介面設定與檔案位置（/etc/dhcpd.conf、/usr/local 資料檔）、DNS（DMS）配置；必要時回退設定重試。
