緯育 2026-0314.2

PING

本次課程以 Ping 與 ICMP 進行網路診斷為主軸，結合 Wireshark 實作從 frame、Ethernet、IPv4 到 ICMP 與 data 的逐層解析，並延伸觀察 ARP 在區域網路中的角色與觸發時機。內容涵蓋封包生成與回覆流程、回應時間（ms）與 TTL 的意義與推論、Ethernet Frame、IP Header、ICMP Header 的欄位細節與作用、不同作業系統（Windows、macOS、Linux）在 Ping 指令與行為上的差異、Wireshark 的介面與分析功能（時間戳、介面識別、顏色規則、標記/忽略、Bytes/ASCII 顯示、Time Shift），以及使用 ARP 查表與清表、Windows 防火牆設定以啟用 ICMPv4 回覆的實務流程。

課程安排完整練習：查詢 Gateway、設定指令、啟動 Wireshark 擷取、執行 Ping（示例四次往返共八個封包）、停止並分析，並在 LAN 情境中以清除 ARP 快取後的 Ping 驗證兩則 ARP（廣播與回覆）的預期行為，確保學員將實務診斷與協定層細節連結。

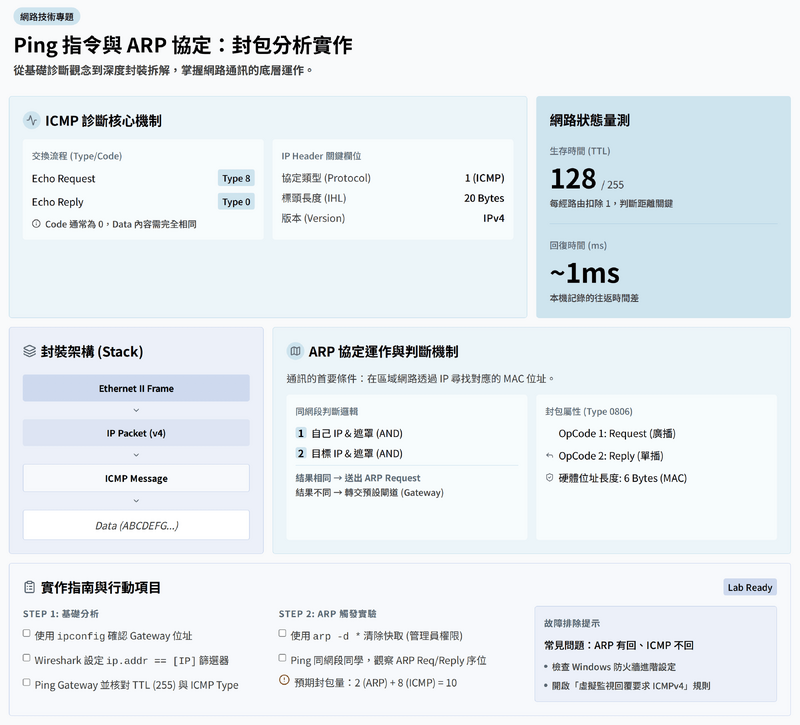

Ping 與 ICMP 的基礎概念與用途

• Ping 作為基本診斷工具
  • 使用 ICMP Echo Request（Type=8）與 Echo Reply（Type=0）進行「我問你、你回我」的互動模型。
  • 典型診斷目標：自身 IP、Gateway、他人/服務主機。不同目標代表不同層面的檢查（本機堆疊、到閘道連通性、端到端可達性）。
• ICMP 類型與回應
  • Type/Code 可辨識回覆與錯誤；TTL 歸零時路由器可能回傳 ICMP Destination Unreachable 等訊息。
• 回應時間與 TTL 的意義
  • ms 延遲由作業系統記錄（非封包欄位）。TTL 每經過一個路由器扣 1，至 0 丟棄；可用回覆 TTL 推論跳數、作業系統預設 TTL與拓樸鄰近性。
  • 以延遲與 TTL 共同推論壅塞、線路/路由問題。
• 作業系統差異
  • Windows 的 Ping 參數以「/？」查詢，常見 -t、-a；預設執行固定次數。macOS/Linux 預設持續執行，需 Ctrl+C 停止。不同系統的 ICMP Data 內容可能不同（如 Windows 常見「ABCDEFG」）。

Wireshark 基本視圖、顏色規則與協定堆疊

• 詳細視圖與 Bytes 對應：點選 ICMP、IP、Ethernet、frame 層可在右側 Hex/Bytes 對應框選各層範圍，協助核對欄位與長度（如 Total Length）。
• frame 層欄位與時間顯示：Interface ID、Encapsulation Type、Arrival Time/UTC/Epoch、捕獲序號與大小；可使用 Time Shift 調整顯示位移（一般分析少用）。
• 封包標記與忽略：Marked/Ignored 便於聚焦分析。
• Coloring Rules：預設顏色代表社群慣用語義（如 TCP RST、ICMP 等），建議不修改；可在 View > Coloring Rules 檢視與新增自訂規則。
• 協定堆疊：Ethernet > IP > ICMP > Data；ASCII 顯示更清楚呈現載荷。

乙太網路（Ethernet）Frame 結構與 MAC 辨識

• Ethernet II（DIX 2.0）：preamble、SFD、目的/來源 MAC（6 bytes）、Type（0x0800 表 IPv4）、FCS。IEEE 802.3 將 Type 改為 Length，實務多採 Ethernet II。
• Wireshark 可顯示 MAC 前 3 碼（OUI）對應廠商，以快速辨識設備類型。

IPv4 Header 詳解與驗證

• Version=4；IHL 常見 20 bytes（無 Options）。
• DS（DiffServ）多由中間設備設定，端主機通常為 0。
• Total Length：包含 Header 與 Data；可於 Bytes 視圖核對實際長度（示例 60 bytes）。
• Identification：封包生成順序遞增；分片時所有分片共享相同 Identification。
• Flags/Fragment Offset：指示分片狀態與位移。
• TTL：每過路由器扣 1；回覆封包若 TTL 未扣減（例如 255），可推論對端在同一子網/鄰近位置。
• Protocol：ICMP=1。
• Header Checksum：可在偏好設定逐協定啟用驗證；過度啟用可能影響效能。

ICMP Header 與 Data 內容

• Type/Code：Echo Request=8/0，Echo Reply=0。
• Checksum、Identifier、Sequence Number：用於配對 request/reply 與統計次序。
• Data：各平台填入內容可能不同；多數設備會原樣回覆請求的 data。可據 ASCII 顯示比對確認往返關聯與設備處理策略。

ARP 在區域網路中的角色與觸發

• 位址與網段判定：主機以自身子網遮罩計算並比較目標是否同網段。
  • 同網段：需取得目標 MAC；未知時發送 ARP Request（EtherType=0x0806，Operation=1），收到 ARP Reply（Operation=2）後以該 MAC 封裝傳送。
  • 不同網段：封包送至 Gateway；可能詢問/使用 Gateway 的 MAC。
• ARP 欄位：Hardware Type（Ethernet）、Protocol Type（IPv4）、HLEN=6、PLEN=4、Sender/Target 硬體/協定位址、Operation。
• 觸發條件：同網段且未知對方 MAC；若 ARP 快取已存在則不再發送。

Windows 實務操作：ARP/ICMP與防火牆

• ARP 快取：arp -a 檢視；以系統管理員執行 arp -d * 清空以強制觀察 ARP。
• Ping 與擷取預期：清表後 Ping 預期看到兩則 ARP（廣播與回覆）；即便 Windows 某些版本不回覆 ICMP Echo，ARP 互動仍可見。
• 防火牆策略（被 Ping 端）：首選啟用 ICMPv4 入站規則（進階防火牆 → 入站規則 → 允許 ICMPv4 Echo），不建議全面關閉防火牆；測試後恢復原設定。
• 介面與組態：私人/公用網路為不同組態檔；版本差異可能影響導覽位置。

封包流程、數量預期與多介面捕獲

• 封包往返：本機發送 Echo Request，對端回 Echo Reply；本機計算往返延遲（例 3–4 ms）。
• 封包數量預期：執行 4 次 Ping，理論擷取到 8 個封包（4 出、4 回）；若少於預期需調查遺失或過濾原因。
• 多介面捕獲：在 Capture 設定按住 Ctrl 可同時選取多張網卡，觀察 Interface ID 與來源差異；無法在擷取頁面直接加選。
• 過濾與視野管理：Display Filter 精準篩選，必要時以 Ignored 暫時隱藏不相干封包。

實務診斷與應對

• 外包/客服常以簡單 Ping 判定並更換設備；若能提供更深入路由證據，較可能獲得專業處理。
• 建立心中預期與實測比對：觀察 ms、TTL、封包數量與內容，推論壅塞、速度、路由行為、封包遺失，避免被過度簡化結論誤導。

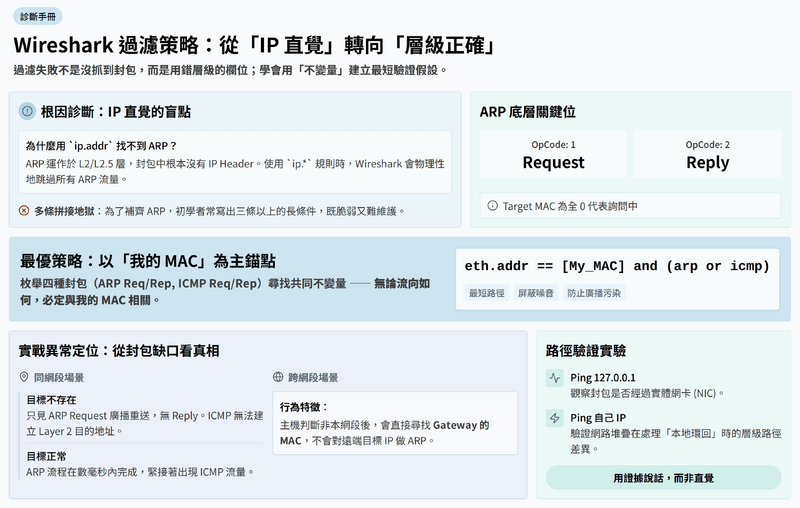

網路封包過濾技巧

• 過濾器的基本使用與常見問題
  • 初學者常以 ip.addr 過濾特定 IP（如 ip.addr == 192.168.2.9）。
  • 此法僅能篩選具 IP 層的封包（如 ICMP），會遺漏不含 IP 層的封包（如 ARP），因 ARP 本身沒有 IP 層結構，ip.addr 對其無效。
• ARP 專用過濾方式
  • 可用 arp. 前綴的過濾器，針對發送者或目標 IP 過濾。
  • 因 ARP 請求與回應中發送者/目標角色互換，需兩條規則才能完整捕捉一次 ARP 交換，再加上 ICMP 的規則，合計三條，較為繁瑣。
• 高效整合過濾策略
  • 分析 ping 涉及四種封包：ARP 請求（廣播）、ARP 回應（單播）、ICMP 請求（送出）、ICMP 回應（收到）。
  • 共同點：皆與本機的 MAC 位址相關。
  • 精簡條件式：eth.addr == [我的MAC位址] and (arp or icmp)。
  • eth.addr == [我的MAC位址] 確保來源或目的地 MAC 為本機。
  • (arp or icmp) 將結果限定為 ARP 與 ICMP，排除 HTTP、DNS 等無關流量。
  • 只需一條指令，即可清楚、完整捕捉 ping 相關封包。

ARP 協定運作詳解

• ARP 請求（Request）流程
  • 觸發時機：主機需與同網段目標通信，僅知其 IP、未知其 MAC 時發起 ARP 請求。
  • 封包結構（Ethernet 層）：
  • 目的位址：FF:FF:FF:FF:FF:FF（廣播），使同網段所有設備可接收。
  • 來源位址：發起主機 MAC。
  • 類型（Type）：0x0806（ARP）。
  • 封包結構（ARP 層）：
  • 硬體類型：Ethernet (1)。
  • 協定類型：0x0800（IPv4）。
  • 操作碼（Opcode）：1（request）。
  • 發送者 MAC/IP：發起主機的 MAC 與 IP。
  • 目標 MAC 位址：未知，以 00:00:00:00:00:00 填入。
  • 目標 IP 位址：欲查詢的目標 IP。
  • 傳送方式：以廣播形式送至網段內所有設備。
• ARP 回應（Reply）流程
  • 觸發時機：收到 ARP 請求的設備檢查目標 IP 是否為自身；匹配者才回應。
  • 封包結構（Ethernet 層）：
  • 目的位址：原請求方 MAC（由請求封包取得）。
  • 來源位址：回應主機 MAC。
  • 封包結構（ARP 層）：
  • 操作碼（Opcode）：2（reply）。
  • 發送者 MAC/IP：回應主機之 MAC 與 IP。
  • 目標 MAC/IP：原請求方之 MAC 與 IP。
  • 傳送方式：以單播（unicast）直接送回請求方。
• ARP 完成後的影響
  • 請求方收到 ARP 回應後取得目標 IP 對應之 MAC。
  • 後續封包（如 ICMP ping 請求）在 Ethernet 標頭填入該 MAC，完成通信。
  • 若 ARP 無回應，因未知目的 MAC，ICMP 封包無法送出。

網路問題判斷

• 不同網段的行為
  • 目標位於不同網段時，主機不會對目標 IP 發起 ARP。
  • 取而代之，主機將封包送往預設閘道（Gateway），故抓包中不會看到針對目標 IP 的 ARP。
• ARP 失敗的可能原因
  • 若送出 ARP 請求（封包 1）而無回應（封包 2），表示目標未回應。
  • 可能原因之一：發送方認為目標在同網段，但目標主機因網路設定錯誤，認定與發送方不同網段而不回應。

課後練習與課程預告

• 課後練習
  • 四項練習以實際抓包驗證理論：

   1. ping 同網段但「不存在」的主機 IP（例：192.168.2.x）。
   2. ping 「不存在」且「不同網段」的主機 IP（例：192.168.222.222）。
   3. ping 主機自己的 IP（例：192.168.2.86）。
   4. ping 本機迴環位址 127.0.0.1。
