緯育 2026-0311

網路基礎概念建構

本次課程為網路相關課程的開場介紹，旨在讓學員了解從古至今的資訊傳遞方式與現代網路核心技術。首先說明課程管理事項，包括如何透過FTP下載課程資料、課程時間安排、休息規則及評分方式。接著，講師概述了課程目標與內容，強調將涵蓋網路基礎與進階知識，從最早期的通訊演進史（如摩斯電碼、電報、電話）講到最新的網路技術，幫助學員在選購無線路由器、交換器等設備時能做出明智的決定。 課程核心將圍繞OSI七層模型與實務上使用的TCP/IP四層模型展開，並深入探討當前一統天下的有線網路技術——乙太網路（Ethernet）的歷史與架構。學員將學習如何進行封包（訊框）分析，理解TCP/IP協定簇中的重要協定（如IP、TCP、UDP）。此外，課程的兩大重點為VLAN（虛擬區域網路）與子網路劃分（Subnetting），講師會講解其原理、設定方式、硬體與邏輯分區的差異，並補充二進位轉換、網路遮罩、VLSM及CIDR等進階知識。

資訊傳遞的演進史

• 溝通需求：人類為了溝通、知識傳承，不斷追求更快、更好的資訊傳遞方式。
• 口語與文字：口語是最直接的方式，但有語言文化差異（如「土豆」在兩岸指稱不同）。文字（書信、碑文）可長途傳遞與留存。
• 早期長途通訊：驛站、飛鴿傳書、烽煙塔等。
• 有線通訊誕生：利用電線、電纜將資訊轉為電子訊號傳輸。
  • 電報與摩斯電碼：摩斯電碼是一種公開的訊號編碼系統（非密碼），將文字編碼為點（短音/低電壓）和橫（長音/高電壓）。SOS（三短三長三短）因易於辨識成為通用求救訊號，取代了早期的CQD。
  • 傳真機：透過掃描將圖像轉為電流訊號傳送。
  • 電話：貝爾發明，將聲波轉換為變動的電流來傳輸聲音。電話系統從人工接線演進為自動化的「電路交換」。
• 無線通訊與電磁波
  • 電磁波：由電場與磁場交互作用產生，可在真空中傳播。可見光僅是其頻譜的一小部分。
  • 關鍵人物：尼古拉·特斯拉嘗試「無線傳電」但失敗；馬可尼整合多項專利，成功實現首次跨大西洋無線電報。
  • 對講機：源於二戰美軍需求，由加爾文製造公司（後來的摩托羅拉）開發。
  • 現代應用：Wi-Fi、手機通訊、藍牙、衛星、雷達、微波爐、紅外線遙控等都利用電磁波，許多技術源於軍事投資。

網路核心技術與模型

• 網路模型
  • OSI參考模型：共七層，是業界參考的理論模型。課程會考各層的功能定義，而非順序。
  • TCP/IP模型：實務上使用的簡化四層模型，是網路上真正運行的架構。
• 乙太網路 (Ethernet)
  • 市場地位：當前有線網路（網路線、光纖）的絕對主流技術，已無競爭者。
  • 架構與格式：其訊框（Frame）格式從第一代至今保持不變，具備高度通用性。學員只需根據速度與功能需求，選擇支援對應標準（如802.XXX）的設備。
• TCP/IP協定簇
  • 課程將詳細講解IP、TCP、UDP、ICMP、DNS等核心協定的封包格式。
  • 網路通訊的本質是雙方使用共同的協定（Protocol）來封裝與解析資訊。
  • 將使用Wireshark等工具進行封包分析，學習解讀封包內的欄位意義。
• 有線與無線網路比較
  • 穩定性與速度：有線網路通常比無線網路更穩定、更快速。
  • 無線網路限制：在特定空間與時間內，無線網路「同時」只能有一個裝置在傳輸資料。當連線裝置過多時，每個裝置分配到的時間變少，導致網速明顯下降。

網路管理與分區技術

• 子網路劃分 (Subnetting)
  • 目的：將一個大的IP網段，依據部門或主機數量需求，分割成數個較小的獨立網段，以實現網路隔離，提升安全性。
  • 前置知識：需先學習二進位、八進位、十六進位的轉換及網路遮罩的概念。
  • 進階應用：
  • VLSM (變動長度子網路遮罩)：允許依不同需求劃分大小不一的子網路。
  • CIDR (無類別域間路由)：在路由器上將多筆路由匯總成一條，簡化路由表。
• VLAN (虛擬區域網路)
  • 原理：在支援VLAN功能的交換器（Switch）上，透過設定將不同的連接埠（Port）劃分到不同的VLAN群組中，實現硬體層級的網路隔離。
  • 效果：不同VLAN的設備預設無法互通。設備所屬的網路取決於其網路線插入哪個Port。
  • 與子網路的比較：子網路是「邏輯」分區（基於IP），VLAN是「硬體」分區（基於Switch Port）。
• 設備與成本
  • 支援VLAN功能的交換器價格遠高於不支援的普通交換器，學完課程後將能理解其價格差異的原因。

網路基礎與訊號原理

• 類比訊號 (Analog Signal)
  • 定義：將數據轉換成連續波形傳遞，利用訊號在連續時間內的變化來傳遞資料。
  • 優點：解析度高，易於模擬自然訊號。
  • 缺點：易受干擾、衰減且易產生雜訊，頻寬固定。
  • 應用：早期電視、AM/FM廣播、2G及更早的行動通訊。
• 數位訊號 (Digital Signal)
  • 定義：將所有資訊轉換成二進制的0和1，利用離散訊號傳遞。
  • 優點：抗干擾與抗衰減，可透過編碼技術進行錯誤偵測/糾正、資料壓縮與加密。
  • 缺點：技術較複雜，成本較高，傳輸距離相對較短。
  • 應用：網際網路、數位電視、3G/4G/5G行動通訊。
• 傳輸模式 (Transmission Mode)
  • 單工 (Simplex)：訊號只能單向傳輸。範例：電視遙控器。
  • 半雙工 (Half-duplex)：訊號可雙向傳輸，但不能同時進行。範例：對講機。
  • 全雙工 (Full-duplex)：訊號可同時雙向傳輸。範例：電話、現代網際網路。
• 網路的組成
  • 網路設備與伺服器：負責轉發封包與傳遞內容，如路由器、交換器、網頁伺服器。
  • 終端設備：使用者直接操作的設備，如電腦、手機、平板。
  • 傳輸媒介：連接設備的線路或介質，如網路線、光纖、無線訊號。

網際網路的發展歷史

• 網路的起源：ARPANET
  • 由美國國防部高等研究計劃署（ARPA）出資，旨在連接學術機構的大型電腦，方便資料傳輸，被視為最早的網路。
  • 早期電腦資料需透過打孔紙帶或磁帶等實體媒介傳輸，極為不便。
  • 架構：各機構電腦連接至IMP（Interface Message Processor），再由IMP之間互聯，形成網路。
• 從ARPANET到網際網路
  • NCP協定：ARPANET內部運行的第一個封包交換協定。
  • 網路互聯：為解決不同獨立網路（如有線與無線）無法通訊的問題，Vint Cerf與Bob Kahn提出了「閘道器」（Gateway）的概念，用於讓封包在不同網路間傳遞。
  • TCP/IP協定：為定義跨網路傳輸而設計，最初稱為TCP，後將IP部分獨立出來。現今使用的TCP/IP v4自1981年沿用至今。1981年後，ARPANET也改採TCP/IP。
  • 商業化與民營化：ARPANET最初限於學術用途，後由NSFNET接手擴大，最終商業化轉由私人公司營運。
• DARPA/ARPA 投資的其他重要科技
  • GPS：全球定位系統。
  • Tor網路（暗網）：為美軍在公眾網路傳輸機密資訊而開發。
  • 量子計算：可能威脅現有加密機制的超高速運算技術。
  • 自動駕駛、波士頓動力、太空探索 (X-Plane)、人工智慧 (AI)等。
• RFC 文件 (Request for Comments)
  • 定義網路協定和格式的技術文件，軟體公司會參考RFC文件來實作網路功能。

網路服務供應商 (ISP) 與架構

• ISP的定義與功能
  • 提供網路連線服務的公司（如中華電信），提供公有IP、確保頻寬並提供基礎防護。
  • 需投入大量資金建設骨幹網路、數據中心、DNS伺服器等基礎設施。
• ISP的分級制度（以台灣為例）
  • 國際型：負責對外骨幹（如海底電纜），如中華電信、Google。
  • 國家級：負責台灣內部骨幹，如中華電信。
  • 地區型：負責各縣市網路服務，提供公有IP。
  • 本地型：常見於住宅大樓，價格便宜但提供的是私有IP，無法從外部連入，因此不能架設網站或遊戲伺服器。
• 家庭網路架構
  • ISP安裝的數據機（小烏龜）帶有一個公有IP。
  • 使用者自購的IP分享器（扮演Gateway角色）連接小烏龜，讓多個設備透過私有IP上網。
  • IP分享器負責在公有IP與私有IP之間進行轉換。
• 企業資訊基礎設施的演變
  • 2000年代，企業傾向自建機房。
  • 後來因維護麻煩，逐漸轉為將伺服器託管於專業的「資料中心」。

關鍵技術演進史 (2003年至今)

• 2003年：虛擬化 (Virtualization)
  • 概念：將多台低使用率的伺服器功能整合到一台高性能伺服器上運行，以節省成本與資源。代表性軟體為VMware。
  • 演進：從早期的純軟體模擬，到2005年後CPU硬體支援虛擬化，效能大幅提升。
• 2004年：Web 2.0
  • 強調「參與式網路」，使用者可自行創作與分享內容。代表應用：Facebook、YouTube。
• 2006年：雲端基礎設施 (AWS)
  • Amazon Web Services (AWS) 出現，提供透過網頁介面開設虛擬機器的服務。
• 2008年：區塊鏈 (Blockchain)
  • 本質是分布式帳本，透過加密貨幣（如比特幣）作為獎勵機制，激勵參與者貢獻算力來驗證交易。
• 2010年：行動化 (Mobile)
  • 智慧型手機普及，服務從網頁轉向手機應用程式（App）。
• 2013年：容器技術 (Container)
  • 概念：將應用程式打包，直接利用主機的作業系統運行，無需為每個應用都建立一個完整的虛擬系統。代表性軟體為Docker。
  • 優點：部署快速，資源消耗少。
• CDN (內容傳遞網路)
  • 透過將內容分發到全球各地的邊緣伺服器，讓使用者就近存取，以解決大規模連線造成的延遲。應用：YouTube、Netflix直播與串流。
• 2016年後：VR/AR/MR
  • 從虛擬實境(VR)、擴增實境(AR)到混合實境(MR)，強調與現實世界的融合。
• 2020年後：5G、HTTP/2、HTTP/3
  • 新一代通訊技術與網路傳輸協定成為熱點。
• 2022年後：人工智慧 (AI) 與算力
  • ChatGPT引爆全球熱潮，對GPU、記憶體等硬體「算力」的需求劇增，導致價格飆漲。

網路硬體設備

• 網路卡 (NIC)
  • 功能：負責電腦與網路間的資料傳輸。
  • MAC位址：燒錄在網卡上的全球唯一實體位址，如同設備的身分證，用於區域網路中定位相鄰設備。
• 集線器 (Hub)
  • 舊式設備，將收到的訊號廣播給所有連接埠，所有設備共享總頻寬，效能差。
• 交換器 (Switch)
  • 主流設備，根據封包的目的MAC位址，精準地將其傳送到特定連接埠，每個連接埠獨享頻寬，效能高。
• 橋接器 (Bridge) 與 中繼器 (Repeater)
  • 用於延伸網路訊號距離。橋接器較智能，可隔離流量；中繼器則像Hub一樣放大並轉發所有訊號。
• 閘道器 (Gateway)
  • 連接內部與外部網路的設備，如家用IP分享器，負責內外網封包轉發與IP轉換。
• 路由器 (Router)
  • 根據路由表（Routing Table）決定封包的最佳傳送路徑，在不同網路之間進行邏輯尋址。
• 防火牆 (Firewall)
  • 過濾網路封包，根據IP、Port等規則決定「通過(Allow)」、「丟棄(Drop)」或「拒絕(Reject)」。
• 終端設備與IoT
  • 包括電腦、手機及各種物聯網（IoT）設備。IoT設備因成本考量，普遍存在資安漏洞，易被破解。

網路傳輸媒介

• 同軸電纜 (Coaxial Cable)
  • 早期網路媒介，採T型接頭串接，任一節點故障會導致全線路中斷。
• 雙絞線 (Twisted Pair) * 乙太網路線
  • 目前最普遍的網路線，使用RJ45接頭（8P8C）。1G網路需使用全部8條線芯。
  • 遮蔽/無遮蔽 (STP/UTP)：STP有金屬層屏蔽干擾，線材較硬；UTP無遮蔽，為常見類型。
  • 接線標準：
  • 直通線 (568B/568B)：連接不同類型設備（如電腦-交換器），為市售主流。
  • 跳線/交叉線 (568A/568B)：連接同類型設備（如電腦-電腦），現代設備多能自動識別。
  •
• 光纖 (Optical Fiber)
  • 以光傳輸，抗電磁干擾，損耗低，適用於長距離高速傳輸。
  • 多模光纖 (Multi-mode)：線材便宜施工易，但頻寬較低、距離較短。
  • 單模光纖 (Single-mode)：線材較貴，但頻寬高、傳輸距離極長（數十至數千公里），海底電纜多為此類。外觀常為黃色。

網路的影響與實用技巧

• 社會影響
  • 優點：高可靠性、服務無所不在。
  • 缺點：過度依賴、隱私洩漏、安全疑慮、數位落差及商業模式轉向訂閱制。
• 個人隱私保護
  • 在非必要網站註冊時，可故意填寫不實資訊（如改姓氏），以便追蹤個資洩漏來源。
• 自建VPN
  • 許多家用IP分享器內建VPN伺服器功能（如OpenVPN）。可自行設定，從外地連回家中網路，繞過當地網路限制，比商用VPN更難被封鎖。

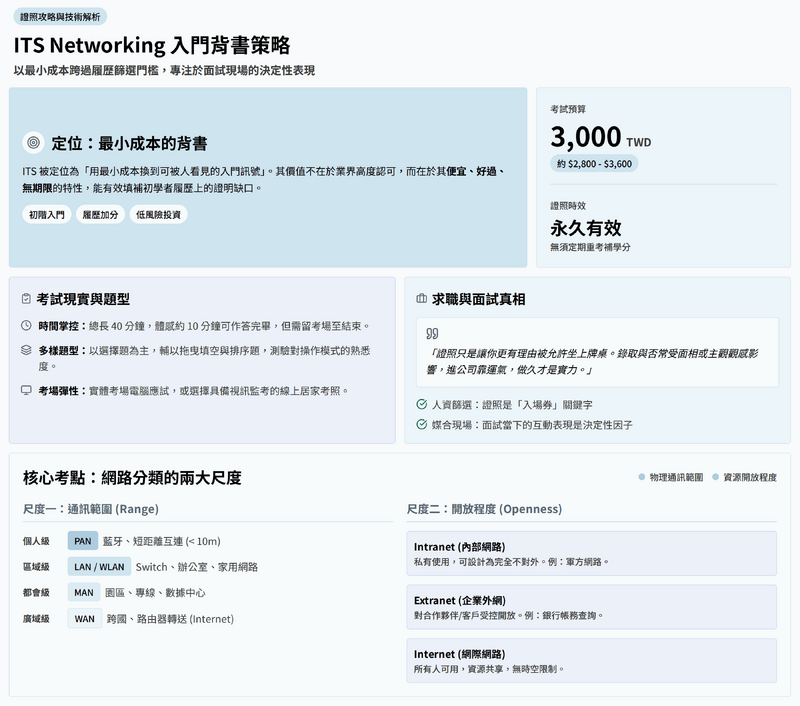

ITS Networking 國際證照介紹

• 證照概述
  • ITS（Information Technology Specialist）證照系列中，與資訊相關的有三張：Python、Security、Networking。
  • 此為國際證照，屬較新（約近兩三年推出）且入門級別的認證。
  • 講師認為此證照 CP 值高，是用來證明具備網路知識的簡易入門選擇，相較其他證照更容易通過。
• 考試資訊
  • 考試形式: 可在考場進行電腦考試，或在家中透過攝影機監考進行；題型包含選擇題、填空題（拖曳選項）、排序題。
  • 考試時間: 表定約 40 分鐘；講師個人經驗約 10 分鐘即可完成。
  • 考試費用: 原價約 3600 元；折扣後約 2800～3200 元。
  • 證照效期: 永久有效，無使用期限。
• 應考技巧與資源
  • 參考書籍: 推薦碁峰資訊出版的相關書籍，內容不厚。
  • 考試技巧: 講師表示有應考小技巧，可私下詢問；即使未購買書籍，上完課程後也有機會低空飛過。
• 與其他證照及求職的關聯
  • 與 CCNA 比較: CCNA 為 Cisco 認證，知名度較高，但準備難度也較高。
  • 求職價值: 在講師所屬的產業或培訓環境中，面試較不看重證照；人資系統雖可能用證照篩選履歷，但透過特定管道（如班導師推薦）通常已不看證照。面試更看重運氣與臨場表現，而能否長期勝任工作才代表實力。

網路規模分類

• 分類標準
  • 此分類僅依據網路的「通訊範圍」大小，與設備、媒介、傳輸速度、服務或加密等無關。
• 個人區域網路（Personal Area Network, PAN）
  • 定義: 通訊範圍非常侷限的網路，例如兩台電腦直接對接。
  • 覆蓋範圍: 非常小，通常小於 10 公尺。
  • 應用: 主要用於傳輸小資料，常見如手機透過藍牙或 USB 線連接電腦；使用無線技術則稱為 WPAN。
• 區域網路（Local Area Network, LAN）
  • 定義: 目前最常見的網路形式，例如透過交換器（Switch）或集線器（Hub）連接多台電腦。
  • 覆蓋範圍: 約 10 公尺至 1 公里之間。
  • 應用: 辦公室或大樓最常用；使用無線技術稱為 WLAN；媒介可為網路線、光纖等。
• 都會網路（Metropolitan Area Network, MAN）
  • 定義: 規模介於 LAN 與 WAN 之間，例如不同公司或總、分公司之間透過數據中心進行資料交換。
  • 特性: 通常非透過公有網路，而是使用專線（Private Line）連接；專線由電信業者（如中華電信）提供點對點專用線路，確保僅指定端點可互通。
  • 備註: ITS 考試內容不包含 MAN。
• 廣域網路（Wide Area Network, WAN）
  • 定義: 覆蓋範圍最廣，通常指跨城市或跨國連接；IP 分享器上的「WAN」埠即指此意。
  • 核心設備: 主要透過路由器（Router）進行跨區域資料轉送。
  • 媒介: 通常為電纜或光纖。
• 其他網路類型
  • CAN（Controller Area Network）: 用於汽車內部，如連接中央電腦的網路。
  • SAN（Storage Area Network）: 儲存領域常見的網路類型。

網路存取權限分類

• 內部網路（Intranet）
  • 定義: 又稱私有網路，為組織內部自用的網路。
  • 特性: 可規劃為完全不對外連接的封閉式網路（如軍方單位網路），也可為具備對外連接能力的內部網路（如家用網路）。
• 企業網路（Extranet）
  • 定義: 內部網路的延伸，允許合作夥伴、供應商或客戶存取部分內部資源。
  • 舉例: 銀行客戶可透過銀行 APP 查詢其存放於銀行內部系統的存款與交易資訊；僅具備客戶身份者可存取，屬企業網路的應用。
• 網際網路（Internet）
  • 定義: 亦稱公開網路，為所有人皆可連接並共享資源的全球性網路。
  • 特性: 不受時間與空間限制，可用於瀏覽網站、收發 Email、即時通訊等。
  • 兩岸用語差異: 講師提醒中國大陸與台灣對網路相關詞彙翻譯不同，例如「網絡」、「英特網」、「硬盤」、「鼠標」；引用資料時需注意轉換，避免直接複製貼上。
• 專用網路（Dedicated Network）
  • 定義: 通常指不可對外連接的專用網路；英文亦有對應詞彙，一般無法由外部連接。

第二章　OSI七層架構

本系列講座旨在幫助聽眾深入理解網路設計的基本概念與挑戰。首先，講座介紹了OSI（開放式系統互連）模型，說明其七層架構的重要性，並強調在面試中如何根據產品功能判斷其所屬的層級。
接著，講座探討了網路傳輸中會遇到的各種問題，如資料錯誤、封包遺失、節點損壞、網路壅塞、傳輸順序錯亂及資料篡改等，並分析了相關的處理機制與現代網路加密（如HTTPS）的重要性。
講師回顧了1970年代因多種網路標準不相容而促使ISO提出OSI模型的歷史背景，並透過節點A到節點B的通訊範例，生動地說明了資料封裝與解封裝的完整流程。此外，講座還介紹了協定（Protocol）的角色、常見協定（IP, TCP, HTTP）的功能及各層資料單元（PDU）的專有名稱。
最後，講座詳細介紹了第七層（應用層）和第六層（表示層）：第七層是使用者直接互動的層級，負責設計請求與回應的方式，以瀏覽器為主要範例說明其發展與協定；第六層則負責處理資料的呈現方式，包括格式轉換、加解密與壓縮，以確保接收方能正確解讀資料。

網路設計的基本挑戰與標準化

• 網路傳輸中的常見問題與挑戰
  • 資料傳輸內容錯誤：傳輸中的0與1訊號可能出錯，挑戰在於如何發現錯誤、由誰負責以及如何處理（如丟棄、要求重傳）。
  • 封包遺失或不完整：封包可能在傳輸中完全遺失或只收到一部分。對接收方而言，偵測「從未收到的封包」是一大難題。在除錯時，區分封包是「遺失」還是被網路節點「丟棄」至關重要。
  • 傳遞節點損壞：資料傳輸路徑上的中間節點（如Router）可能故障。處理機制包括等待節點恢復、繞道尋找新路徑，或向上層回報錯誤。
  • 網路壅塞、延遲與傳輸順序：網路壅塞會導致延遲，且一個大檔案拆分成的多個封包，其接收順序可能與發送順序不同。
  • 資料安全與防篡改：傳輸中的資料容易被中間人篡改。為防止此類問題，現代網路普遍採用HTTPS加密。瀏覽器會主動標示不安全的連線，並透過加密使駭客難以竊取資訊。
• 傳輸率提升方法
  • 提升傳輸率（增加Mega數）的方法包括：加快頻率、加大頻寬或更換更高效的編碼方式。
• 網路標準的統一需求
  • 早期（如1970年代）存在多個互不相容的網路系統（如ARPANET、NPL），導致網路間無法直接通訊。
  • 業界強烈需求一個公開、開放的網路標準，以實現硬體互連、簡化管理，並讓不同廠商能開發出相容的產品。
  • 範例：使用者可任意購買不同品牌的Switch來擴充IP分享器的埠數，因它們都遵循相同的乙太網路標準。但需注意，原始線路頻寬會成為所有串接設備的總瓶頸。

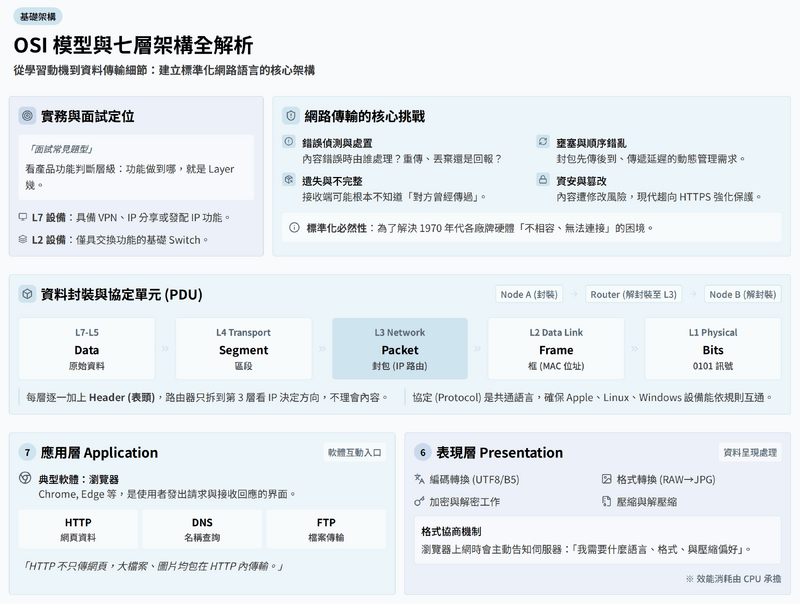

OSI七層模型與資料傳輸流程

• OSI模型介紹與重要性
  • OSI模型由國際標準化組織（ISO）設計，是一個理想化的網路架構框架，將網路功能劃分為七個獨立層級。
  • 各層功能明確，有獨立的介面（協定），不需了解其他層的細節，但彼此又相互依賴。這種分層設計允許單獨更換某一層的技術（如IPv4升級到IPv6）而不影響其他層。
  • OSI七層由下至上為：實體層 (L1)、資料連結層 (L2)、網路層 (L3)、傳輸層 (L4)、會議層 (L5)、表現層 (L6)、應用層 (L7)。
  • 此模型是網路初學者的基礎，也是廠商設計可互通網路設備的依據。
• OSI模型在實務中的應用
  • 面試中的層級判斷：面試官可能要求根據產品功能判斷其所屬的OSI層級。判斷的依據是設備所具備的最高層級功能。例如，若設備具備第七層功能，即使缺少四、五層功能，仍歸類為「類合7」。
  • 生活中的設備層級範例：
  • Layer 7：家用的IP分享器或無線路由器，因具備VPN、發放IP位址等功能。
  • Layer 2：最便宜的Switch（交換器），僅提供基本的有線連接功能。
• 資料封裝 (Encapsulation) 與解封裝 (De-encapsulation)
  • 封裝流程：當傳送端要傳送資料時，資料會由上層（L7）往下層傳遞，每一層都會加上自己的協定標頭（Header）。最終在實體層（L1）被編碼成0與1的訊號傳送出去。
  • 解封裝與路由：中繼設備（如路由器）通常只處理到網路層（L3）。它會解封裝到L3，檢查目的IP位址，然後根據路由表決定下一跳路徑，重新封裝L2標頭後轉發。
  • 最終接收：目的電腦收到封包後，會從L1開始逐層向上解封裝，直到應用層（L7），作業系統再將原始資料交給對應的應用程式（如瀏覽器）。

第七層：應用層 (Application Layer)

• 功能：是使用者能直接接觸的層級，主要解決「如何設計讓使用者能透過網路發出請求與回應」的問題。範例包括瀏覽器、PING指令等。
• 瀏覽器演進：從過去IE的市場壟斷及其專屬技術，到因長期不更新而被Firefox、Chrome超越。現今許多瀏覽器（如新版Edge）都採用與Chrome相同的核心（Chromium），僅在介面和附加功能上做出差異化。
• 通訊協定與軟體：客戶端（如瀏覽器）透過共通協定（如HTTP, DNS, FTP）與伺服器端的軟體（如Web Server: Apache, Nginx）進行溝通。
• 網路工程師角色：主要關注伺服器端，負責管理作業系統、安裝設定軟體，確保運行環境穩定。

第六層：表示層 (Presentation Layer)

• 功能：負責處理資料的呈現方式，將第七層傳來的資料轉換成網路中其他設備能理解的格式，確保接收方能正確解讀。
• 主要任務：
  • 格式轉換與編碼：處理文字編碼（如Big5轉UTF-8）和多媒體格式轉換（如將伺服器端的大尺寸BMP檔轉換成較小的JPG檔傳輸）。
  • 資料加密與解密：執行HTTPS等安全連線的加解密過程。
  • 資料壓縮與解壓縮：為了提升傳輸效率，對資料進行壓縮。
  • 通訊協商：瀏覽器會告知伺服器其支援的語言、圖片格式和壓縮演算法，伺服器從中選擇一個來回應。瀏覽器更新常因支援更高效的壓縮演算法而提升速度，但這也可能增加CPU的運算負擔。
  • 實務實現：表示層的功能在實務上常由第七層的應用程式（如瀏覽器）內建的函式庫或工具來實現與呼叫。
• 網路協定與專有名詞 (Protocol)
  • 協定是定義網路上兩個端點如何通訊的規則，確保不同作業系統的設備能互相溝通。
  • 常見協定範例：
    • IP (Internet Protocol): 負責定址，標頭中包含來源與目的IP。
    • TCP/UDP: 負責控制資料的傳輸方式。
    • HTTP (Hypertext Transfer Protocol): 用於交換各種資料（不限於網頁）。
    • FTP (File Transfer Protocol): 用於檔案傳輸。
    • 了解應用與協定的對應關係（如HTTP使用TCP，DNS多用UDP）對網路封包分析至關重要。
• 協定資料單元 (PDU * Protocol Data Unit)
  • 每一層封裝後的資料單元都有特定的名稱，但口語上常統稱為「封包」。
  • L1 (實體層): 位元 (Bit)
  • L2 (資料連結層): 訊框 (Frame)
  • L3 (網路層): 封包 (Packet)
  • L4 (傳輸層): 區段 (Segment)
  • L5-7 (應用層等): 資料 (Data)
• 口語化用詞：講師提醒，日常溝通中常使用通俗詞彙（如用「封包」統稱所有PDU），理解其指代的概念即可。

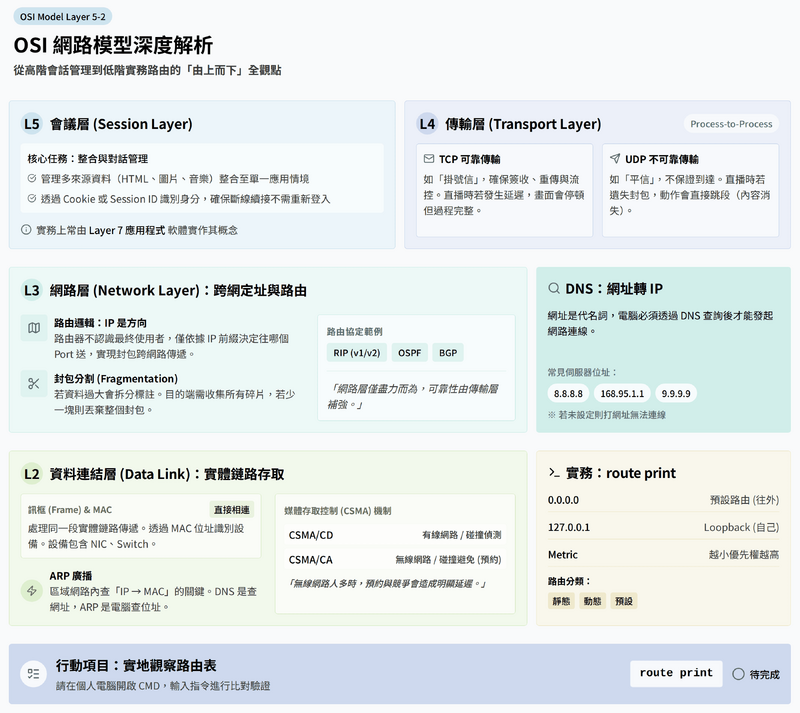

會議層（Layer 5, Session Layer）

• 功能與定位
  • 管理「會話」：建立、維持、恢復與終止程序間的對話狀態；確保多會話並行時資料正確歸屬與排序；資料內容由Layer 6提供並向上呈現。
  • 抽象性高，實務多由Layer 7應用實作會話管理與恢復（如視訊會議斷線自動重連、瀏覽器等待重試）。
• 多來源內容整合（單一網頁案例）
  • 同一頁面同時抓取HTML、圖片、音訊/視訊等，來源可相同或不同；會議層負責將回傳資料關聯至正確分頁/會話，維持整體一致。
• 連線維持、順序與多工
  • 分段取用：串流/網頁常以區塊請求與回傳，間歇斷開再續請；透過會話ID/Cookie在後續請求中延續狀態而非重新登入。
  • 多會話並行：多分頁/多直播時清楚識別來源/目的，確保各會話資料不混淆。
• 檔案下載斷點續傳與多工加速
  • 單線下載：從首包到尾包依序傳輸，依頻寬調速。
  • 續傳/加速：切段多連線並行下載加速，但需伺服器支援Range/多連線；否則客戶端工具無法生效。多由應用層調度，會議層協助維持與恢復。

傳輸層（Layer 4, Transport Layer）

• 端點視角與封裝
  • 專注「程序對程序」的端到端傳輸，封裝為segment；不關注中繼節點細節（會計寄送帳單的比喻）。
• 程式與程序區別
  • 程式為磁碟執行檔，程序為執行時的記憶體實體；維運中誤刪執行檔而非終止程序會造成服務風險。
• TCP與UDP服務定位
  • TCP：可靠、具錯誤控制、重傳、流量控制、連線維護；適合重要資料（「把信寄到你家」）。
  • UDP：不可靠、無連線、不保證到達、不重傳；適合可容忍遺失的即時需求（「寄平信」）。
• 分段與重組、控制機制
  • 傳輸層對大資料分段並在接收端重組；與網路層的IP分割相輔相成但層次不同。
  • 流量/錯誤控制、重傳與連線維護確保可靠性。
• 實務對照（直播）
  • UDP：遺失片段不補播，出現停格/跳動但延遲較低。
  • TCP：保持動作序列完整，可能因重傳造成lag。
• 策略選擇
  • 依資料重要性決定可靠或不可靠傳輸策略，為後續TCP/UDP機制細節鋪陳。

網路層（Layer 3, Network Layer）

• 核心職責：跨異質網路投遞
  • 將L4資料封裝為IP封包；以目的IP與逐跳路由實現跨多段網路傳遞。
• IP與路由器角色
  • IP標示目的地；路由器將目的IP視為選路方向，據路由表選擇下一跳。
• DNS名稱解析
  • 由域名解析至IP（如8.8.8.8/1.1.1.1/9.9.9.9）；未設定DNS無法以域名上網，直接輸入IP可繞過。
• 路由選擇與動態
  • 依延遲、頻寬、距離、費用、可用性等評估；路由錯誤擴散可能造成大範圍斷線，需收斂與重學習。
• IP分割（Fragmentation）與重組
  • 受路徑MTU限制需分割，目的端重組；缺片逾時丟棄，重傳成本高，實務上儘量避免分割。
• 不可靠性與擁塞
  • L3盡力而為不保證可靠；速度受網路條件動態變化。可靠性由L4保障。
• 歷史協定與設備
  • 路由器為L3核心設備；IPv4普及前曾盛行IPX，後逐漸式微。
• 路由協定與路由表（作業系統與實作）

  • 早期多家協定並行（Novell、AppleTalk、IPX/SPX），Windows曾可新增多種協定；現今以IPv4為主。Apple以Bonjour/mDNS強化裝置發現與體驗。Android基於Linux，iOS/macOS基於BSD，均承襲UNIX理念。
• 路由協定
  • RIP、OSPF、BGP等用於路由器間交換路徑；RIP以跳數、OSPF最短路徑，BGP用於跨自治系統策略。錯誤設定可在一段時間內惡化為大面積失效，直至收斂。
• 路由表與轉送
  • 路由表為協定計算結果；逐跳轉送未必直達目的。不同路由器路由表不同，效率與表大小/查詢相關。
• 終端裝置路由表
  • 電腦/手機皆有路由表；iOS較不開放、Android較開放。終端通常依目標是否屬本地網段決定直送或交預設閘道。
• Windows實作要點
  • route print檢視路由表；介面清單含MAC與介面索引；Loopback為127.0.0.1；IPv4/IPv6條目分列；0.0.0.0/0為預設路由；Metric越小優先度越高；子網/廣播位址需能辨識。不同版本顯示略異。
• 路由類型與虛擬網卡(靜態/動態/預設路由)
  • 靜態：人工設定、固定不變，常見初始或固定路徑；動態：協定自動學習、定期交換；預設路由：未匹配時走Default Gateway。考題常考三者定義與應用。
• VMware與虛擬介面
  • 安裝VMware會新增虛擬網卡/交換器，形成多段網路並在路由表新增對應條目；主機與虛機通訊透過虛擬介面轉遞。

資料連接層（Layer 2, Data Link）

• 封裝與直連投遞
  • 將L3封包封裝為Frame；以目標MAC決定直連下一跳；MAC只在同一鏈路域有效，無需知道遠端伺服器MAC。
• 錯誤偵測與同步
  • Frame尾端攜帶FCS/CRC；接收端比對不一致即丟棄；傳輸前同步機制確保鏈路層可靠性基礎。
• IP與MAC分工
  • IP作為邏輯定位與跨網路投遞，MAC用於本地鏈路直連傳送，逐跳銜接至目的。
• 廣播與特殊位址
  • 子網廣播位址（如10.1.3.255，視遮罩而定）於同網段一對多；127.0.0.0/8為回環（常用127.0.0.1）；224.0.0.0/4為多播範圍（部分協定/廠商使用）；255.255.255.255為受限廣播，僅本地有效。
• ARP與局域解析
  • 以IP廣播詢問目標MAC，對方回覆後快取；可用封包擷取觀察詢問/回覆與快取老化；IRP歷史上曾廣播MAC求IP，已由DHCP取代。
• 交換器、碰撞與實務管控
  • Hub全埠泛洪易碰撞；Switch學習MAC並定向轉發、具記憶體與CPU，降低碰撞與延遲。L3 Switch可做IP‑MAC綁定與VLAN隔離，防止未授權接入。
• PPP/PPPoE、VLAN、Wi‑Fi
  • PPP點對點，PPPoE在以太上承載撥接；VLAN在L2上邏輯分段；Wi‑Fi遵循802.11，採CSMA‑CA。

無線媒體存取與CSMA/CA(預約式避免碰撞流程)

• • 先CSMA偵測空閒再「喊話」目標；目標回覆授權短時槽，傳送端在授權窗內發送，接收端確認後釋放；其他裝置再進入競爭。屬在偵測基礎上的預約與避免碰撞。
• 使用者密度與延遲體感
  • 頻寬高、時間細分極細時少人難感延遲；使用者/連線多時競爭加劇，lag顯著。
• 硬體效能影響
  • 極微小反應差（如0.0001秒）在高競爭時放大為傳輸機會差距；高負載環境需考慮升級終端/網卡。
• 分享器仲裁與保留時段
  • 分享器可保留每秒一小段時間進行輪詢與指派，抑制強勢裝置壟斷，提升公平性。
• 交換式架構優勢
  • 以交換式接法隔離碰撞域，等效無碰撞，實務上顯著改善傳輸品質。

OSI模型：實體層 (Physical Layer)

• 實體層基本功能與挑戰
  • 實體層（Layer 1）負責將電腦中的0與1位元串轉換為訊號（如高低電位或光訊號）並傳輸。
  • 需要解決同步問題，確保收發雙方時間一致，避免解讀錯誤。
  • 定義硬體規格，如傳輸介面、接頭（RJ45）、線材（CAT5/6/7）的頻率與頻寬。
• 資料傳輸問題
  • 時間差：可能累積時間差，導致讀取不準。
  • 訊號衰減：長距離傳輸可能導致訊號失真。
  • 判別錯誤：連續的1或0可能導致判讀錯誤。
  • 雜訊干擾：可透過遮罩線或金屬殼接頭減少干擾。
• 對應設備
  • 集線器（Hub）、中繼器（Repeater）、線材及網路接頭均屬實體層。
  • 交換器（Switch）是第二層設備，沒有「Layer 1 Switch」的說法。

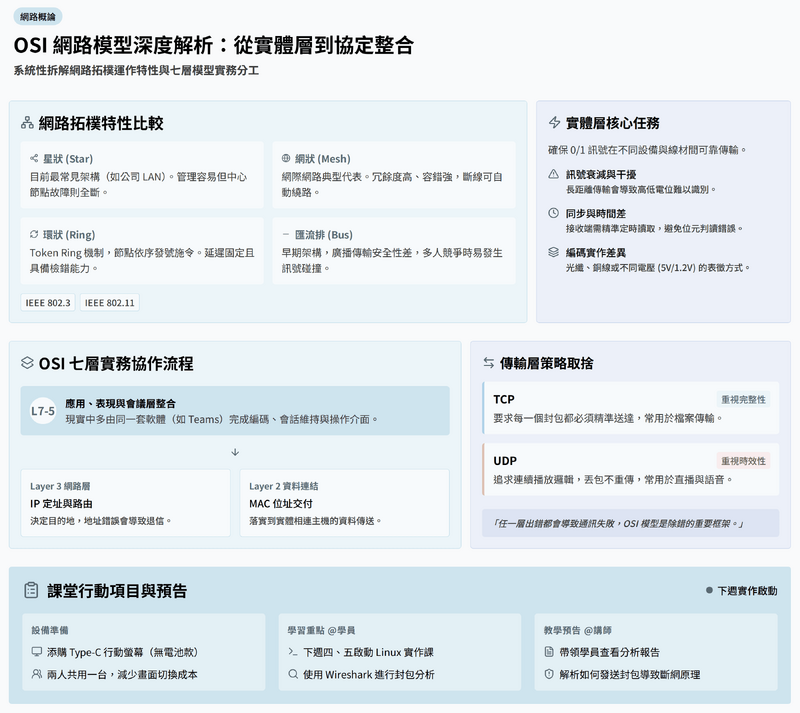

網路拓撲 (Network Topology)

• 網路拓撲定義
  • 指設備如何連接所形成的網路結構，影響資料流動、廣播範圍、碰撞、容錯與擴充性。
• 點對點拓撲 (Point-to-Point)
  • 兩台主機直接連接的專用網路，廣播與碰撞問題最少。
• 匯流排拓撲 (Bus Topology)
  • 早期乙太網路形態，所有節點共享同一線路。
  • 優點：新增節點看似簡單。
  • 缺點：實作麻煩、封包以「廣播」形式傳送導致安全性差、易發生「碰撞」降低效率、存在單點故障問題。現已罕見。
• 星狀拓撲 (Star Topology)
  • 目前最常見，所有節點連接到中央設備（如Switch、AP）。
  • 優點：架構簡單，易於管理與擴充；由中央節點控管傳輸，避免碰撞。
  • 缺點：佈線成本高；中央節點故障會導致所有連接設備斷線。
  • 典型應用：區域網路（LAN）。
• 環狀拓撲 (Ring Topology)
  • 由IBM設計，所有節點連接成環形，按順序輪流獲得傳輸權（Token），無需競爭。
  • 優點：延遲固定，適用於對時效性要求高的系統（如銀行、工廠）。
  • 缺點：單一節點故障可能導致全網失效，排查困難。
  • 典型應用：IBM的Token Ring環狀網路。
• 網狀拓撲 (Mesh Topology)
  • 節點間存在多重連接路徑。
  • 優點：冗餘度高、容錯性強，路由器可進行動態路徑選擇。
  • 缺點：建置複雜、成本高、難以維護。
  • 典型應用：網際網路（Internet）。

OSI七層模型解析（以視訊會議為例）

• 第七層：應用層 (Application Layer)：提供使用者操作介面，如視訊會議軟體介面。
• 第六層：表現層 (Presentation Layer)：處理資料格式轉換、編碼與加密，如將影音資料編碼為H.264格式。
• 第五層：會議層 (Session Layer)：建立、管理及終止連線，如為影像、聲音、聊天建立不同連線並處理斷線重連。
• 第四層：傳輸層 (Transport Layer)：決定資料傳輸的可靠性。TCP確保資料完整（如畫面），UDP追求時效性（如直播、網路電話）。
• 第三層：網路層 (Network Layer)：負責邏輯定址（IP位址）與路徑選擇，決定資料要傳給誰。
• 第二層：資料鏈結層 (Data Link Layer)：將IP位址轉為實體位址（MAC位址），決定封包在相鄰節點間的傳遞。
• 第一層：實體層 (Physical Layer)：將位元串編碼成物理訊號（電壓、光）並透過纜線傳輸。

OSI模型的現況、價值與應用

• 實作困境與挑戰
  • 因分層過於細緻理想化，實務上難以獨立實現各層，高層級軟體常需整合第五、六層功能，導致維護困難。
  • 以Skype為例，其曾自行開發從硬體到軟體的全套系統，凸顯了開發的複雜性。
  • 並非所有設備都需要全部分層，如路由器主要運作在第一到第三層，專注於快速轉發封包。
• 現代網路的實作模型
  • 硬體層面 (Layer 1 & 2)：OSI模型最成功的實作在此，訂定了IEEE 802.3（有線乙太網路）和IEEE 802.11（Wi-Fi）等重要標準。
  • 軟體層面 (Layer 3以上)：主要採用TCP/IP模型，包含IP（網路層）、TCP/UDP（傳輸層）及HTTP等協定（應用層）。
• OSI模型的價值
  • 設計與學習基礎：至今仍是網路設計的指導原則與學習網路知識的起點。
  • 網路故障排除 (Troubleshooting)：提供分層除錯邏輯。例如，收到「退信」封包，問題可能在第三層（IP）；若封包石沉大海，則可能在第二層（MAC位址或Gateway設定錯誤）。
